NSS45單向離合器
當前位置：首頁 > 產品展示 > 單向離合器 > AS NSS TSS系列單向離合器
NSS45單向離合器
發布于：2017-09-12 23:09:58
產品簡介：
AS系列凸輪離合器的外圈與托架是按住奧壓入配合的方式設計的。必須確保表面尺寸的精確性。以獲取最佳的使用效果。
熱線電話：18068754582

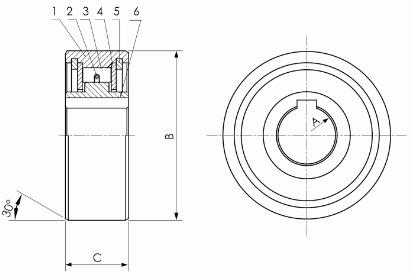

凸輪離合器AS系列（AS8-AS60） AS SERIES CAM CLUTCHES
1.外圈 2.彈簧 3.凸輪 4.擋板 5.卡圈 6.內圈
|
型號 |
扭矩能力 |
最高轉速 |
內圈內徑 |
B |
長度 |
鍵槽 |
重量 |
|
|
內圈 |
外圈 |
|||||||
|
|
N.m |
r/min |
r/min |
H7(mm) |
H7(mm) |
(mm) |
(mm) |
g |
|
AS8 |
6.7 |
6000 |
3000 |
8 |
24 |
8 |
1x1.0 |
14 |
|
AS10 |
12 |
4500 |
2300 |
10 |
30 |
9 |
3x1.4 |
27 |
|
AS12 |
17 |
4000 |
2000 |
12 |
32 |
10 |
4x1.8 |
31 |
|
AS15 |
22 |
3500 |
1800 |
15 |
35 |
11 |
5x1.2 |
39 |
|
AS20 |
41 |
2600 |
1300 |
20 |
47 |
14 |
6x1.6 |
115 |
|
AS25 |
56 |
2200 |
1100 |
25 |
52 |
15 |
8x2.0 |
140 |
|
AS30 |
105 |
1800 |
900 |
30 |
62 |
16 |
8x2.0 |
215 |
|
AS35 |
136 |
1600 |
800 |
35 |
72 |
17 |
10x2.4 |
300 |
|
AS40 |
296 |
1400 |
700 |
40 |
80 |
18 |
12x2.2 |
425 |
|
AS45 |
347 |
1300 |
650 |
45 |
85 |
19 |
14x2.1 |
495 |
|
AS50 |
403 |
1200 |
600 |
50 |
90 |
20 |
14x2.1 |
545 |
|
AS60 |
649 |
910 |
460 |
60 |
110 |
22 |
18x2.3 |
950 |
安裝與使用：
AS系列凸輪離合器的外圈與托架是按住奧壓入配合的方式設計的。必須確保表面尺寸的精確性。以獲取最佳的使用效果。
托架的內徑應采用H7級公差，在安裝時應參照下列第4條說明。請確保托架具有足夠的強度以承受安裝凸輪離合器時所需要的壓力。
安裝凸輪離合器時，應配用62型軸承來承受徑向力作用，因為這類離合器內部沒有配裝軸承。在安裝之前請先確認旋轉方向是否正確。
請根據您的設計標準選擇合適的鍵的剪切力。
軸的公差推薦使用h7級，而鍵的外型尺寸應遵循以下標準：AS15~AS60--DIN6885.1
AS15~AS60--DIN6885.3
