B200系列無內環單向軸承
當前位置：首頁 > 產品展示 > 單向離合器 > B200系列單向離合器
B200系列無內環單向軸承
發布于：2017-09-12 23:09:54
產品簡介：
B200型號為無內環和軸承支撐的楔塊式單向離合器，使用時需配合軸承安裝以承受軸向和徑向負載，使用者亦需要提拱潤滑油脂供應及外部油封。
熱線電話：18068754582
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

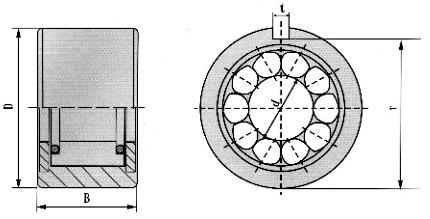

B200型號為無內環和軸承支撐的楔塊式單向離合器，使用時需配合軸承安裝以承受軸向和徑向負載，使用者亦需要提拱潤滑油脂供應及外部油封。外環與機壁用鍵槽方式安裝，軸直接安裝在離合器內，所以用于離合器安裝的軸在磨削后需要硬化處理到HRC58~62，軸的錐度每50mm不應超過0.01mm，適用于極限轉速：1000~2400r/min公稱轉矩為60~1250N.m。常用于包裝機械、冶金機械、礦山機械和石油機械、化工機械、水泥機械、電站等機械傳動。
B200系列凸輪離合器為軸部固定型，所以于離合器聯結的軸的硬度必須大于HRC56-60,而且研磨后硬度深大于1.2mm，研磨精度應達到1.5級。
在安裝時，避免使用錘子直接敲打凸輪離合器。凸輪離合器必須按回轉方向指示箭頭的要求安裝在軸上。在安裝凸輪離合器時，離合器兩端應使用軸固定，從而保證軸與凸輪離合器外圈的同軸度，以吸收可能施加在外圈徑向上的載荷。支架孔和軸的同心度應在0.05mm以內。鍵的外型應遵照JIS B1301-1959的要求。
與凸輪離合器相裝配的支架一側的孔公差符合以下所范圍：
B203 B204-- +0至+0.03
B205 B206 B207 B208 B209-- +0至+0.025
B210 B211 B212 B213-- +0至+0.035 B214-- +0至+0.040
